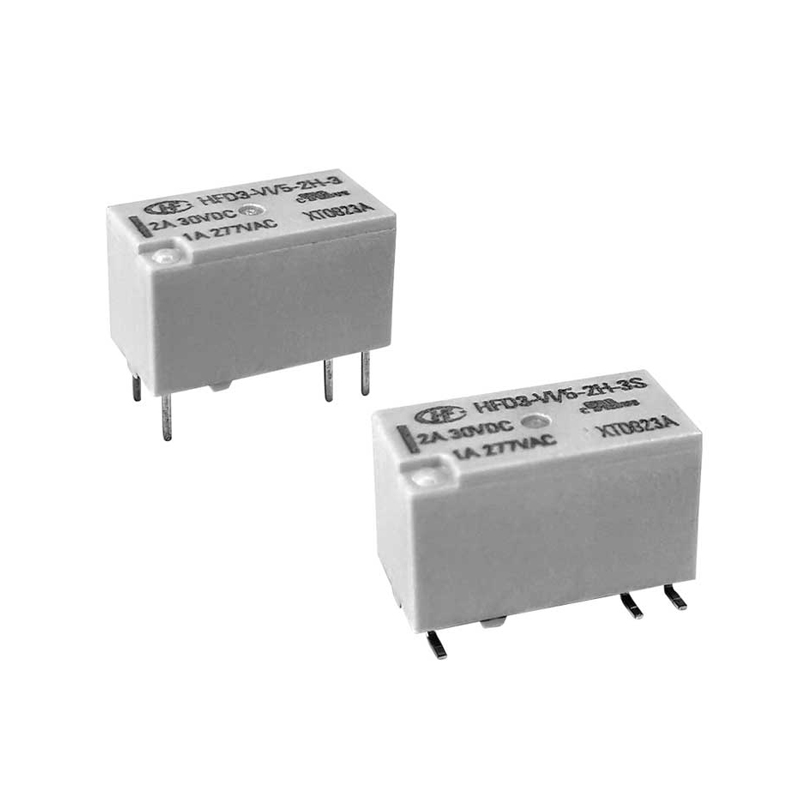

HFD3-VI


超小型高絕緣信號繼電器

產品特性

● 第三代高絕緣信號繼電器

● 具有兩組常開、兩組轉換觸點形式

● 高觸點切換能力：10mA 1000VDC/1500VDC

● 可提供表面貼裝型

● 單穩態和磁保持型產品可供選擇

● 線圈與觸點間抗沖擊電壓6KV(10/700μs), 滿足ITU-T K.21法規要求

● 兩組常開觸點串聯，觸點間隙≥1.5mm，符合IEC62776-1要求


資料下載
產品說明書
信號術語及使用說明
Explanation To Terminology And Guidelines (Signal Relay)
產品外形3D結構圖及其他資料
文件名 備注 更新時間
HFD3-VI_(897).stp 2019/12/18 9:16:27
HFD3-VI_(897)_S1R.stp 2019/12/18 9:16:23
HFD3-VI_(897)_SR.stp 2019/12/18 9:16:29
HFD3-VI_2H_DIP.stp 2019/12/18 9:16:24
HFD3-VI_2H_S1R.stp 2019/12/18 9:16:26
HFD3-VI_2H_SR.stp 2019/12/18 9:16:28
HFD3-VI_2Z_DIP.stp 2019/12/18 9:16:29
HFD3-VI_2Z_S1R.stp 2019/12/18 9:16:28
HFD3-VI_2Z_SR.stp 2019/12/18 9:16:27
符合認證
  • HFD3-VI E133481
    E133481
  • HFD3-VI R50433438
    R50433438
  • HFD3-VI CQC19002231071
    CQC19002231071
包裝規格
產品型號 內包裝方式 內包裝最小數量 型管外尺寸
(長 x 寬 x 高 cm)		 紙箱規格
(長 x 寬 x 高 cm)		 單只凈重
（最大值）g 		總數量 (只) 凈重 (最大值) kg 毛重 (最大值) kg 允許最大堆碼層數 (層)
HFD3-VI(SMT型) 帶盤 400只/盤 - 35 x 35 x 18 2.5 2000 5 8 8
HFD3-VI 型管 40只/管 62.4 x 1.25 x 1.64 68 x 19 x 23 2.5 4000 10 14.5 6
備注：
1.每個產品類多種典型包裝規格僅列舉一例，以供參考。
2.包裝實際重量隨環境溫濕度會有浮動變化，具體的批次重量，可聯系您的專屬業務人員獲取。
3.周轉過程中應輕拿輕放，避免暴力操作。為了保持繼電器的性能，請注意不要使包裝件掉落或受到強沖擊。外箱破損、變形請開箱驗收，若貨物受損請拒收。
4.當要二次發貨運輸時，應使用棧板集裝發貨運輸，即使只有一箱貨也應優先使用棧板集裝包裝方式發貨。若必須使用散件發貨方式，則應進行加固包裝，即包裝箱外再加套一個紙箱并使用相應的緩沖材料進行加固保護。加固包裝操作方式及所需包材可聯系您的專屬業務人員獲取。
