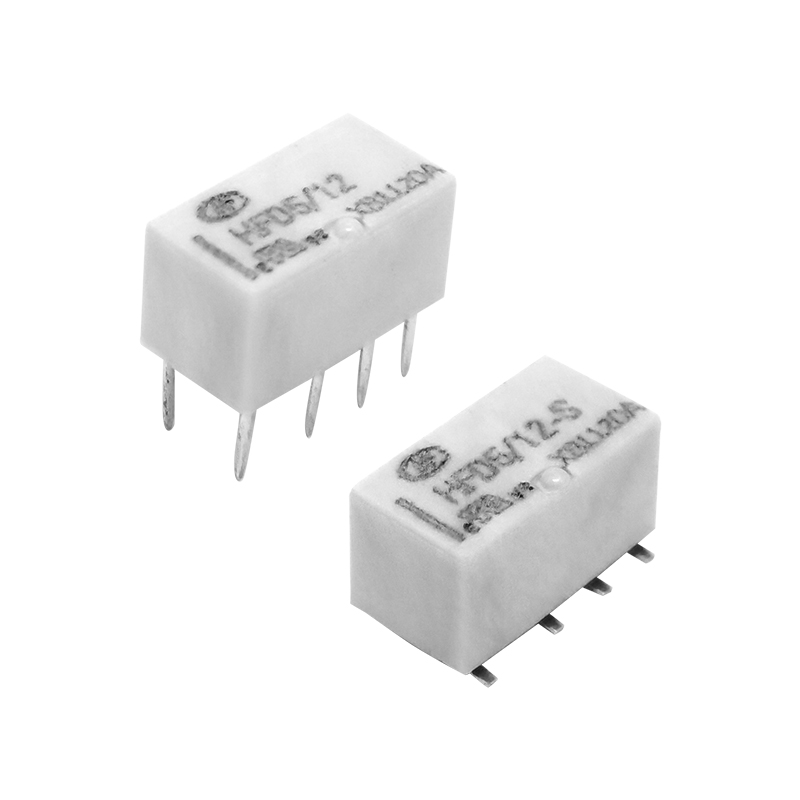

HFD5


微型第五代信號繼電器

產品特性

● 全球首款第五代信號繼電器

● 線圈功耗低至50mW，5VDC 規格線圈工作電流≤10mA，

微處理器可直接驅動

● 采用分叉動觸點形式

● 可提供符合IEC 60079 防爆要求的產品

● 可提供符合IEC 60335-1標準要求的產品

● 可提供DIP式、SMT 式產品

● 可提供單穩態、磁保持型產品

● 業界最小外形尺寸：9.0 mm×4.8 mm×4.9 mm


資料下載
產品說明書
信號術語及使用說明
Explanation To Terminology And Guidelines (Signal Relay)
產品外形3D結構圖及其他資料
文件名 備注 更新時間
HFD5_DIP.stp 2022/1/12 14:19:42
HFD5_S1R_SMT.stp 2022/1/12 14:19:42
HFD5_SR_SMT.stp 2022/1/12 14:19:43
符合認證
  • HFD5 E133481
    E133481
  • HFD5 R50522293
    R50522293
包裝規格
產品型號 內包裝方式 內包裝最小數量 型管外尺寸
(長 x 寬 x 高 cm)		 紙箱規格
(長 x 寬 x 高 cm)		 單只凈重
（最大值）g 		總數量 (只) 凈重 (最大值) kg 毛重 (最大值) kg 允許最大堆碼層數 (層)
HFD5(SMT型) 帶盤 1000只/盤 - 37 x 37 x 22 0.65 4000 3.3 7.3 7
HFD5 型管 50只/管 47.4 x 1.1 x 1.15 54 x 17 x 23 0.65 5000 3.3 6 7
備注：
1.每個產品類多種典型包裝規格僅列舉一例，以供參考。
2.包裝實際重量隨環境溫濕度會有浮動變化，具體的批次重量，可聯系您的專屬業務人員獲取。
3.周轉過程中應輕拿輕放，避免暴力操作。為了保持繼電器的性能，請注意不要使包裝件掉落或受到強沖擊。外箱破損、變形請開箱驗收，若貨物受損請拒收。
4.當要二次發貨運輸時，應使用棧板集裝發貨運輸，即使只有一箱貨也應優先使用棧板集裝包裝方式發貨。若必須使用散件發貨方式，則應進行加固包裝，即包裝箱外再加套一個紙箱并使用相應的緩沖材料進行加固保護。加固包裝操作方式及所需包材可聯系您的專屬業務人員獲取。
